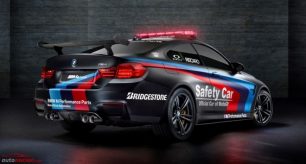

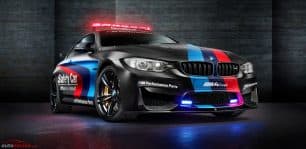

Tal y como os hemos comentado hace unos segundos, BMW vuelve a repetir con el M4 coupé –Ver Prueba BMW M4 coupé -como vehículo de seguridad de Moto GP, sin embargo, lejos de repetir exactamente el mismo vehículo, la marca germana ha implementado varias mejoras entre las que nos topamos con un sistema de refrigeración realmente innovador.
En el caso del M4 coupé, el alto rendimiento del motor sobrealimentado de seis cilindros en línea siempre ha estado expuesto a una demanda particularmente alta en la gestión de la temperatura del motor y sus sistemas auxiliares.
La composición del sistema de refrigeración por inyección de agua
Junto al radiador principal, unos radiadores adicionales también garantizan el control equilibrado de temperatura para los circuitos de alta y baja temperatura, así como para la caja de cambios y el turbocompresor. El aire de escape, que es calentado por el turbocompresor, se enfría mediante refrigeración indirecta con el apoyo de una bomba de agua eléctrica adicional.
Este año el aumento del rendimiento del BMW M4 MotoGP Safety Car es evidente y también requiere una demanda aún mayor en las cualidades térmicas del motor turbo, particularmente el enfriamiento del aire sobrealimentado. Este reto ha sido superado mediante la innovadora inyección de agua. Además de aumentar significativamente las prestaciones, el motor de alto rendimiento también goza de unas excelentes cifras de consumo y emisiones a plena carga.
Después de intensas pruebas en el Campeonato del Mundo de MotoGP, el sistema de inyección de agua también se empleará en un modelo de serie de BMW M en un futuro próximo.

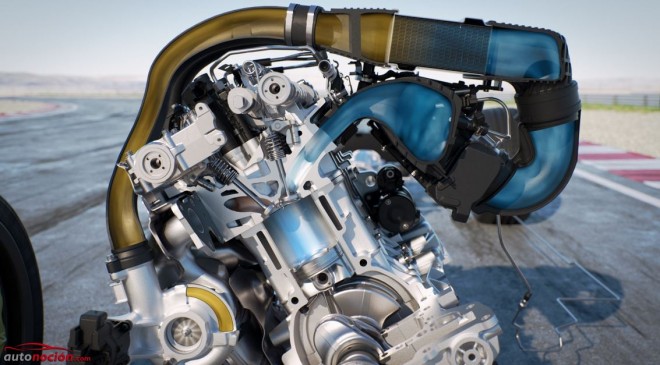

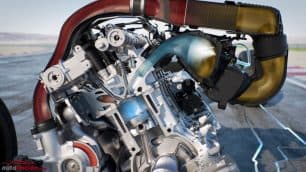

Los ingenieros utilizan el efecto físico del agua durante el proceso de vaporización para extraer la energía necesaria a partir del medio ambiente. El agua es inyectada en el colector del módulo de admisión como una pulverización fina, enfriando significativamente el aire de escape durante la vaporización. Esto reduce la temperatura de descarga en la cámara de combustión y por lo tanto reduce la tendencia al picado. Esto significa que el motor turbo puede trabajar a una presión de carga superior y un punto de ignición anterior.
Las temperaturas de proceso más bajas también reducen la formación de sustancias peligrosas, y del óxido de nitrógeno (NOX) en particular. Consecuentemente, la inyección de agua mejora de manera espectacular la eficacia del motor.
Las ventajas de la inyección de agua se pueden utilizar de diferentes maneras, dependiendo del motor y el diseño del vehículo y siempre sin afectar a la fiabilidad de los componentes. Como tal, los ingenieros tienen relativamente vía libre para decidir en qué medida desean optimizar bien el rendimiento o el consumo del motor
Cuando un motor turboalimentado, cuyo turbocompresor alcanza su velocidad máxima a la salida nominal, está a plena carga, la inyección de agua adicional permite aumentar el rendimiento y reducir el consumo en aproximadamente un ocho por ciento. Al mismo tiempo, las pérdidas de rendimiento como resultado del aumento de la temperatura ambiente (> 20° C) también se compensan mediante el aumento de la cantidad de agua que se inyecta. Y, por último: en vez de mayor potencia, la inyección de agua también puede ser configurada para reducir el consumo, lo que permite un mayor ahorro cuando está totalmente cargado.
¿En qué principios se basa este sistema?
El rendimiento alcanzable por un motor de combustión está limitado por varios factores, incluyendo la temperatura de proceso en la cámara de combustión. Si se supera esta temperatura, el resultado es una combustión incontrolada (detonación) y por lo tanto una pérdida de rendimiento y, en el peor de los casos, costosos daños al motor. Esto es particularmente importante cuando el motor está cargado, ya que el aire ha sido calentado intensamente en la compresor del turbo. Un intercambiador de calor asegura que la temperatura disminuya a medida que sea necesario, pero incluso eso tiene unos límites físicos.
Dependiendo del diseño y dimensiones del sistema de refrigeración y la aerodinámica del coche, el aire de admisión alcanza temperaturas que están justo por debajo de las temperaturas máximas permitidas. El aumento de la presión de sobrealimentación podría exceder el límite de detonación y por tanto no es un método viable para aumentar el rendimiento.
La inyección de una pulverización fina de agua en el colector una vez más reduce significativamente la temperatura del aire de combustión. El aire más frío del compresor reduce la tendencia del motor al picado, por lo que es posible anticipar el punto de ignición y por lo tanto llevarlo más cerca del valor óptimo. Esto hace que el proceso de combustión sea más eficaz, mientras que al mismo tiempo, reduce la temperatura de combustión. Por otro lado, el aire frío tiene una densidad mayor lo que aumenta el contenido de oxígeno en la cámara de combustión. Esto se traduce en una presión media más alta durante el proceso de combustión que su vez optimiza el rendimiento y el par motor. Finalmente, el enfriamiento interno efectivo de la cámara de combustión reduce la tensión térmica en numerosos componentes relacionados con el rendimiento. Esto no sólo evita daños a los pistones, las válvulas de escape y catalizadores, también reduce la tensión en el turbocompresor que se somete a temperaturas de escape más bajas.
El uso de inyección de agua para aumentar el límite de detonación también ayuda a resolver en gran medida un conflicto familiar en el diseño de motores de elevada potencia. El rendimiento y el consumo no están del todo determinados por la relación de compresión.
El potencial de la tecnología aumenta más cuanto menor es el octanaje del combustible utilizado. Como el combustible de 98 NO no está disponible en todas partes del mundo, la inyección de agua ayuda a lograr el rendimiento y el consumo óptimo de un motor con la Super E10 (95 NO).
¿Cómo lo han integrado en el motor del vehículo?

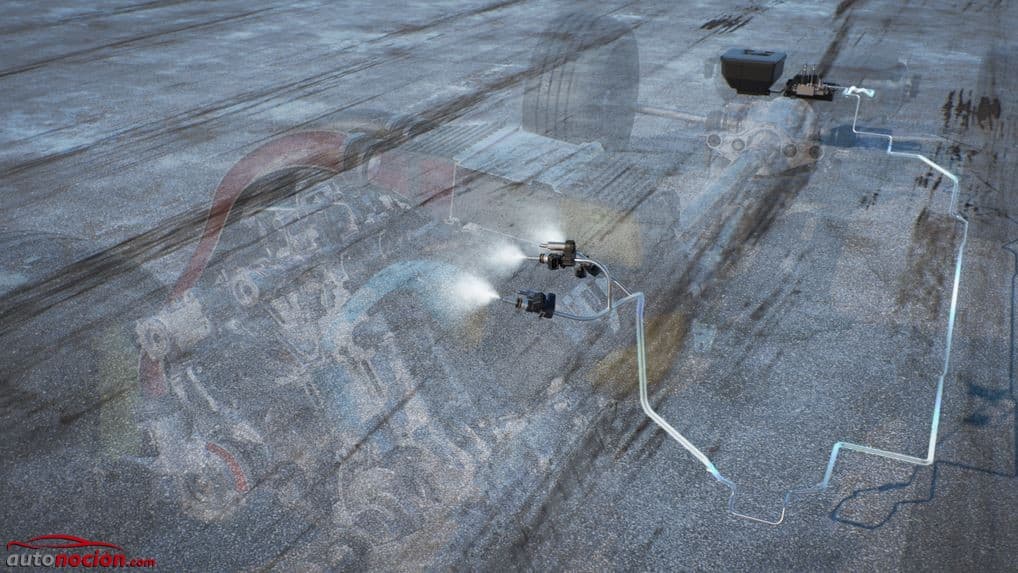

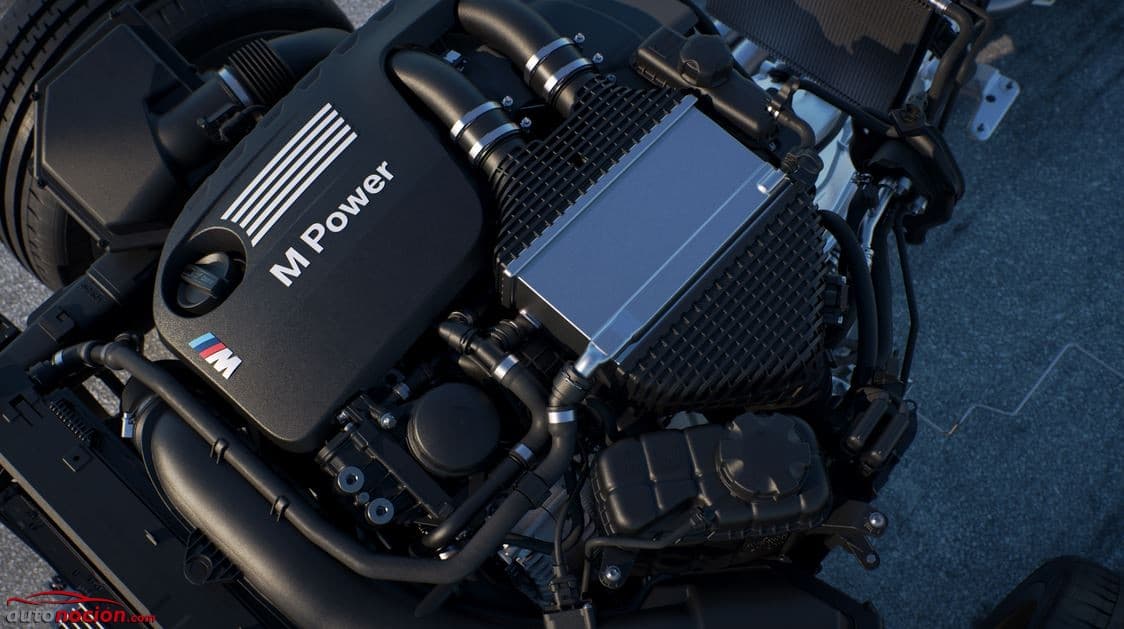

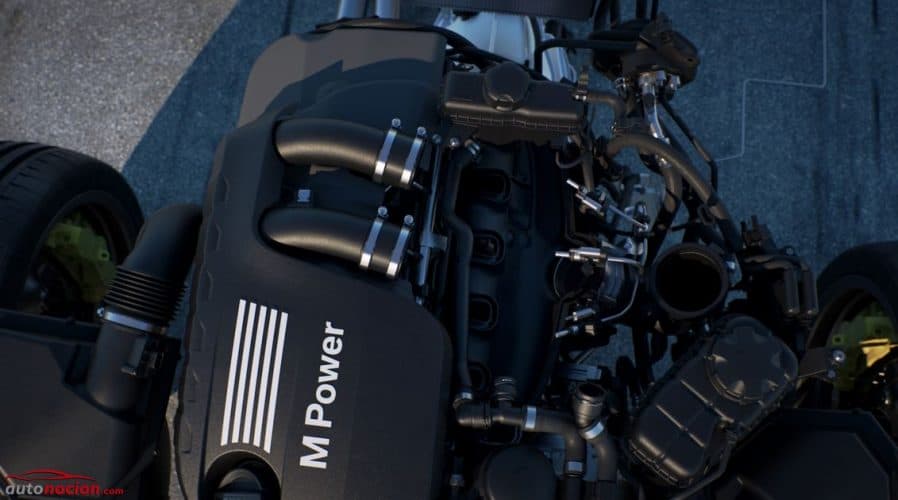

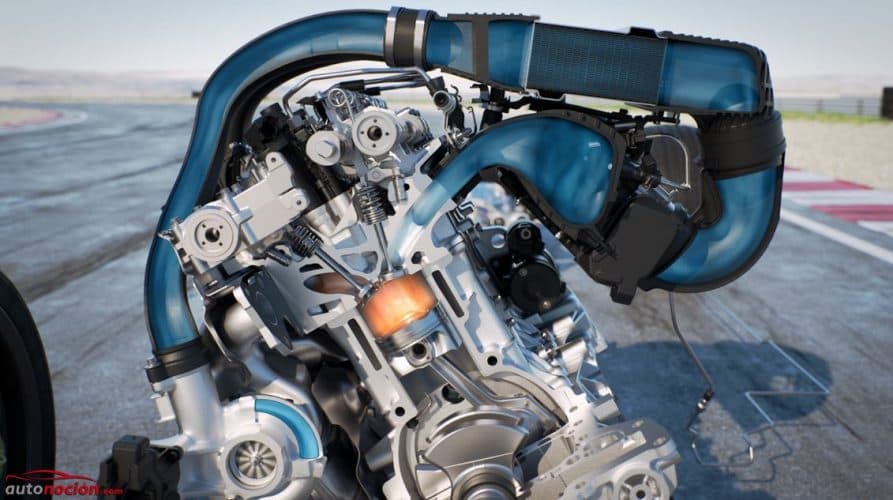

Al colocar la inyección de agua, los ingenieros de BMW M GmbH optaron por un diseño con tres válvulas de inyección en la cámara de distribución, cada uno suministrando a dos cilindros de los seis cilindros del motor en línea. Esta solución asegura una distribución idea que también permite que el sistema sea diseñado de manera compacta. En el maletero del BMW M4 MotoGP Safety Car está situado un tanque de agua con un volumen de alrededor de cinco litros, que alberga la bomba de agua, los sensores y las válvulas. La bomba y el sistema completo de sensores y elementos de accionamiento están controlados por la electrónica del motor, que se ha actualizado en consecuencia.
En la práctica, la bomba alimenta de agua a los inyectores a una presión de diez bares, con lo cual se suministra el volumen apropiado dependiendo de la carga, la velocidad del motor y la temperatura. Esto asegura que el consumo de agua se mantiene al mínimo absoluto. En las operaciones en pista, siempre resulta necesario rellenar el suministro de agua cada vez que el vehículo deba repostar. Durante un funcionamiento normal, el intervalo entre las recargas de agua es considerablemente más espaciado, dependiendo del estilo de conducción. Incluso cuando se conduce rápido en autopista, sólo es necesario volver a llenar el recipiente de agua cada cinco repostajes aproximadamente. Para asegurarse que el sistema sea adecuado para un uso diario, no requiere ningún mantenimiento adicional.
Por razones de seguridad, la inyección de agua de BMW M trabaja con una sofisticada diagnosis automática. En caso de que el depósito de agua se quede vacío o fallen alguna parte del sistema, se tomarán las medidas adecuadas para proteger el motor. La presión de sobrealimentación y el punto de ignición se cancelan, permitiendo que el motor continúe operando sin más limitaciones que un menor rendimiento.
Después de que el motor haya sido desconectado, el agua es transportada de vuelta al tanque, con el fin de evitar que los componentes del sistema se congelen a temperaturas bajo cero. El propio tanque de agua está a prueba de congelación
Un sistema real que llegará en breve a los motores de calle
El BMW M4 MotoGP Safety Car permite a BMW M GmbH subrayar su fuerza innovadora y seguir la filosofía de la marca de llevar la tecnología del deporte del automóvil a las carreteras.
Al mismo tiempo, el modelo también ofrece una clara perspectiva de lo que es un modelo M, que establecerá un nuevo punto de referencia en términos de rendimiento, exclusividad e individualidad.
